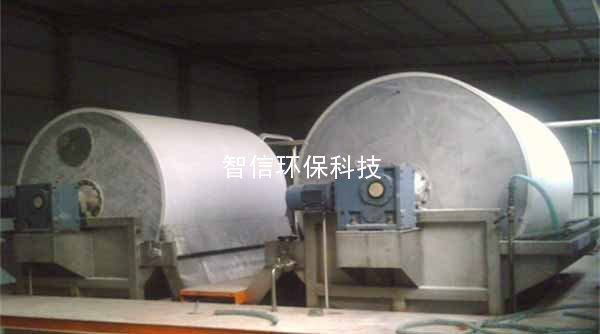

淀粉真空轉鼓過濾機
發布時間：2016/10/28 點擊量：
1.概述
淀粉真空轉鼓過濾機是我公司在消化吸收國外同類產品的基礎上，結合國內用戶的實際使用情況，在我公司生產的系列過濾機基礎上設計開發的新一代過濾機。該產品結構先進，運轉平穩，安裝維修方便，耗能低，是一種先進實用的過濾設備。
1.1 本設備主要適用于薯類淀粉的過濾脫水及玉米變性淀粉的過濾脫水，對局部結構稍作改變，也可應用于化工、醫藥、礦山等行業的洗滌和固液分離。
1.2 該過濾機按主傳動電機的位置分為Z型（左手機），Y型（右手機）兩種。人站在卸料刮刀側，面向該設備，主傳動電機在左側，則為左手機；在右側，則為右手機。
2. 結構特征與工作原理
2.1產品的主要結構：
淀粉過濾機主要由傳動裝置、槽體、轉鼓、攪拌、分配閥、刮刀等部分構成。
2.2 各部分結構、作用及工作原理：
2.2.1傳動裝置：選用生產名牌減速機的企業作為合作伙伴，針對該過濾機的使用特點開發而成的軸裝式齒輪減速機，輪齒表面經淬硬處理磨削加工，傳動平穩，噪音低于國家標準。
2.2.2槽體：根據轉鼓直徑的大小，轉鼓的10%－20％浸沒于槽體液面中，該槽體除了盛裝漿料外，它還是整個設備的支承，本機所有零部件重量全部落在槽體上。槽體的材質采用不銹鋼制作。 2.2.3轉鼓： 該機轉鼓采用焊接結構。筒皮由不銹鋼卷制而成，其外面加工成波紋溝槽，起到濾板的支撐作用。筒皮與中心軸用吸濾管連接，中心軸為不銹鋼管加工而成，與分配頭直聯，濾液經排液管、中心軸直接進入分配頭。該結構簡單、合理先進，濾液排出暢通。
2.2.4攪拌裝置： 該機攪拌裝置采用曲柄偏心輪機構，由減速機通過偏心輪驅動耙子往復運動來實現。該攪拌裝置采用耙式結構，運行阻力小，擺動平穩，避免了漿料中固形物的沉淀。該裝置用不銹鋼材質制作。
2.2.5機械刮刀 機械刮刀的刮刀體是用不銹鋼制成，刮刀體的上沿，用螺釘緊固著多塊高硬度合金刀片，刀片的后角（刀片與鼓面切線夾角）不小于11度，保證刮刀片工作時有鋒利的切削刃，避免把預涂淀粉層的微孔抹死。刮刀體上切削刃距鼓面的距離可以調節，松開刮刀體兩端支撐座上部定位螺栓，轉動手柄，測量刮刀上刃至鼓面的距離，符合要求后，將支撐座上定位螺栓旋緊，防止刮刀松動。出廠時已調至5~8毫米，用戶可根據需要調節。調節時松開刮刀體兩端支撐座端面限位螺釘，調節定位塊，測量刮刀上刃至鼓面的距離，達到需要距離，再將限位螺釘定住。 注：刀刃距鼓面的距離不要太小，否則，刀刃容易損壞濾布。
2.3設備結構與性能特點：
2.3.1采用預涂技術
該過濾機的特點之一是采用了預涂技術。預涂技術的應用，使過濾網變?yōu)檫^(guò)濾網和淀粉預涂層，由于預掛層是由淀粉顆粒構成，淀粉顆粒的粒度在15-100um之間，因而構成無數的微孔與網孔較稀的濾網一起共同完成過濾介質的工作，在較高真空作用下，可以得到較好的過濾效果。
2.3.2下料干度大 該設備在運行過程中刮刀只刮去濾餅的外表面部分，在較高真空作用下，外表皮的濾餅水分遠低于內層的水分， 利用轉鼓自身形成的波紋濾板，提高了過濾效率,所以刮下的物料干度一般可達到60％以上。
